天行健-ICT交易模型图文教程

天行健-ICT交易模型是一个运行在 TradingView 主图上的 Pine Script v6 工具，核心由两套逻辑组成：

BPR（Balanced Price Range，平衡价格区间）：把时间窗口内先后出现、方向相反的 FVG 重叠部分标成价格区域。
SNR（当前周期支撑阻力）：用收盘价枢轴、SMA 过滤和角色互换记录支撑/阻力。

它还可以叠加 D1、H4 等高周期 SNR，并在右上角显示 V、A、RBS、SBR 和高周期说明。

BPR、支撑、阻力和角色互换都是需要验证的价格区域，不是必然反转或确定性买卖信号。任何执行前都应结合趋势、流动性、新闻、点差和自己的失效位。

一、完整盘面

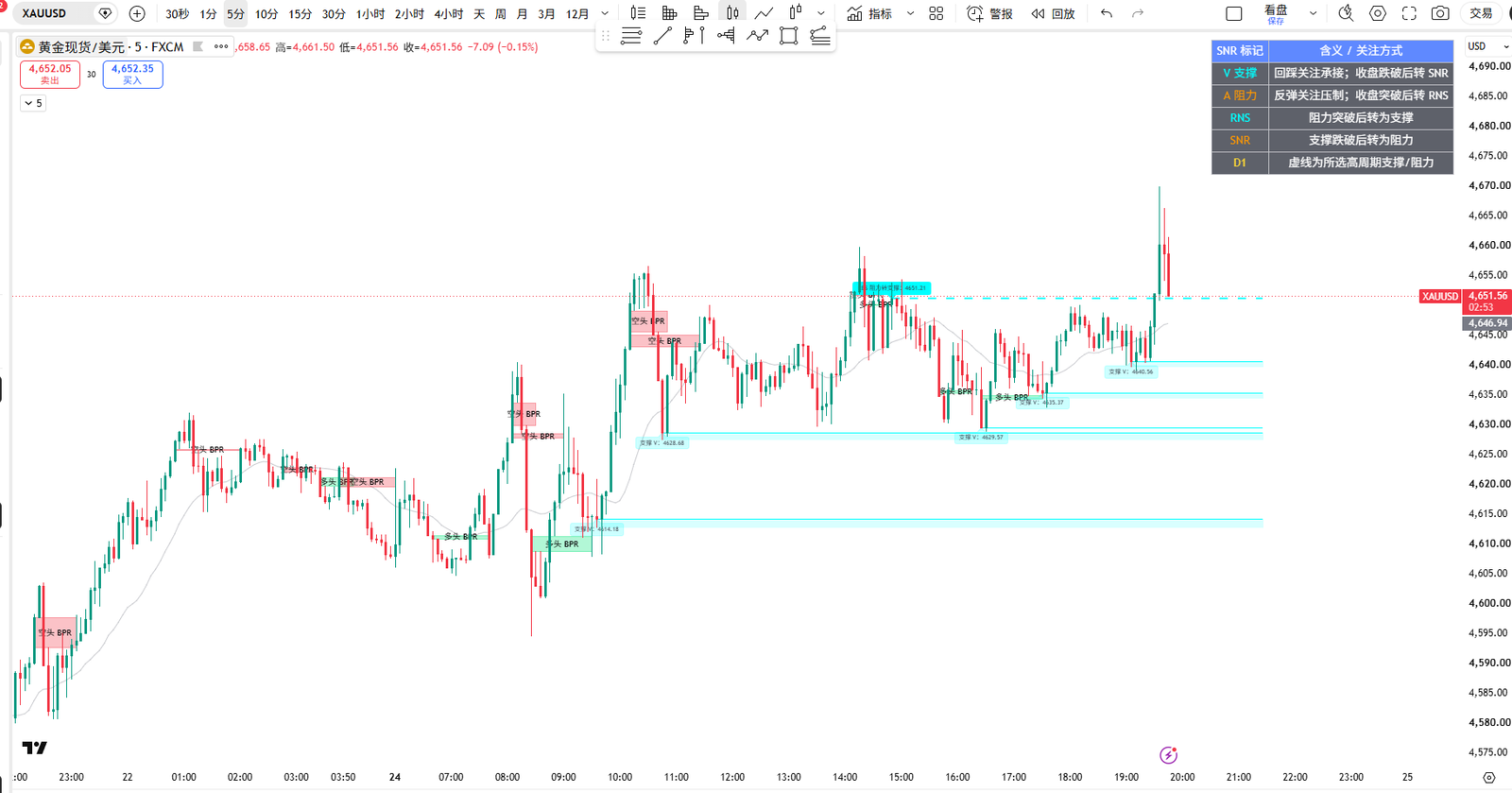

图 1：XAUUSD（黄金现货/美元）5 分钟、FXCM 数据源。青绿色水平线与浅色区域是当前周期支撑，橙色或红色区域是阻力/BPR 相关标记，右上角是 SNR 说明面板。

建议按以下顺序阅读：

价格趋势 → BPR 区域 → 当前周期 SNR → 角色互换 → 高周期 SNR → 收盘确认

二、图表元素速查

图表元素	含义	使用方式
绿色/青绿色 BPR	看涨 BPR 或支撑相关区域	回踩时观察承接和收盘反应，不把区域中线当成精确入场价。
红色 BPR	看跌 BPR 或阻力相关区域	反弹时观察压制和收盘反应，不把颜色直接等同于做空。
`V 支撑`	当前周期收盘价枢轴低点	回踩时观察承接；收盘跌破后进入 SBR 角色互换逻辑。
`A 阻力`	当前周期收盘价枢轴高点	反弹时观察压制；收盘突破后进入 RBS 角色互换逻辑。
`RBS`	Resistance Breaks Support，阻力突破后转支撑	等价格回踩该线并守住，再判断是否形成支撑。
`SBR`	Support Becomes Resistance，支撑跌破后转阻力	等价格反抽该线并受阻，再判断是否形成阻力。
灰色 SMA	当前周期均线过滤线	默认只接受 SMA 下方的支撑枢轴和 SMA 上方的阻力枢轴。
D1/H4 虚线	高周期支撑/阻力	用作更高一级的价格位置参考，默认关闭。

三、BPR：反向 FVG 的重叠区

1. FVG 配对

源码先识别三根 K 线结构形成的缺口：

low[2] > high：价格向下位移后留下的反向缺口。
low > high[2]：价格向上位移后留下的反向缺口。

当相反方向的缺口在 bars_since 根 K 线内先后出现，并且价格区间相互重叠，脚本计算重叠上下边界：

重叠下沿 = 两个缺口下边界中的较高值
重叠上沿 = 两个缺口上边界中的较低值

只有“重叠上沿 > 重叠下沿”且高度达到 BPR 最小高度 时，才会形成有效 BPR。

2. 多头与空头 BPR

多头 BPR：先出现下行缺口，随后在回看窗口内出现上行缺口，两者重叠形成区域。
空头 BPR：先出现上行缺口，随后出现下行缺口，两者重叠形成区域。

BPR 体现的是价格不平衡被重新重叠后的区域，不是自动判断趋势方向。区域所在的价格位置，比“多头/空头”文字本身更重要。

3. 干净 BPR 与失效

开启“只显示干净 BPR”后，两个缺口配对完成前，价格不能提前侵入最终重叠区。它会减少被中途穿越的区域，但也会减少显示数量。

多头 BPR 在价格最低点跌破区域下沿时失效。
空头 BPR 在价格最高点突破区域上沿时失效。
“删除失效或被替换的 BPR”关闭时，历史失效区域可以保留在图上；开启时只保留当前有效区域。
新 BPR 在源码使用上一根确认结果 bull_bpr_result[1] / bear_bpr_result[1] 后绘制，实时柱上的显示可能在收盘前变化。

四、当前周期 SNR

1. 枢轴确认

当前周期支撑阻力使用：

ta.pivotlow(close, depth, depth)
ta.pivothigh(close, depth, depth)

这意味着一个枢轴需要左右各 depth 根 K 线确认。默认 depth = 3，所以信号不会在局部高点/低点刚出现时立即固定；这是确认延迟，不是提前预测。

2. SMA 过滤

默认 SMA 周期为 21：

只有低于对应历史 SMA 的收盘价支撑枢轴才被接受。
只有高于对应历史 SMA 的收盘价阻力枢轴才被接受。

开启“显示 SMA 过滤线”后，灰色均线可以帮助检查为什么某些局部高低点没有被标记。关闭过滤线只隐藏绘图，不会自动关闭过滤条件；需要在“SNR｜均线过滤”中按需调整。

3. 线与区域

每个 SNR 由三部分组成：

一条位于枢轴收盘价的水平线。
可选的浅色区域，覆盖枢轴收盘价到该根 K 线影线极值。
可选的价格与性质标签。

默认每一侧最多保留 5 个活动级别。增加数量有助于复盘，但会让图表更拥挤。

五、支撑阻力的角色互换

脚本每根 K 线检查收盘价是否穿越活动 SNR：

阻力线被收盘价向上突破：从活动阻力移入 RBS 历史线，颜色切换为支撑色。
支撑线被收盘价向下跌破：从活动支撑移入 SBR 历史线，颜色切换为阻力色。

角色互换线默认使用虚线，也可以选择点线或实线。RBS/SBR 不是新的入场信号，最可靠的读法是等待价格回到原突破位：

突破后回踩 RBS，收盘重新站上，观察支撑是否成立。
跌破后反抽 SBR，收盘重新受阻，观察阻力是否成立。
如果价格直接穿过互换线，不要把它当成有效回测。

源码的右上说明面板将这两行显示为 RNS、SNR，这是面板文案与实际角色名称的差异；脚本绘制的历史标签使用 RBS、SBR，教程按实际角色含义解释。

六、高周期 SNR

开启“显示高周期 SNR”后，脚本通过 request.security() 调用所选周期的枢轴函数。默认高周期为 D，也可以选择其他 TradingView 支持的周期。

高周期支撑使用蓝色虚线。
高周期阻力使用红色虚线。
max_htf 控制每一侧最多保留数量。
“显示高周期标签”默认关闭，避免主图文字过多。

高周期级别适合定义位置和目标，不适合单独决定当前周期方向。高周期枢轴同样需要右侧 K 线确认，实时阶段应以已确认的高周期收盘结果为准。

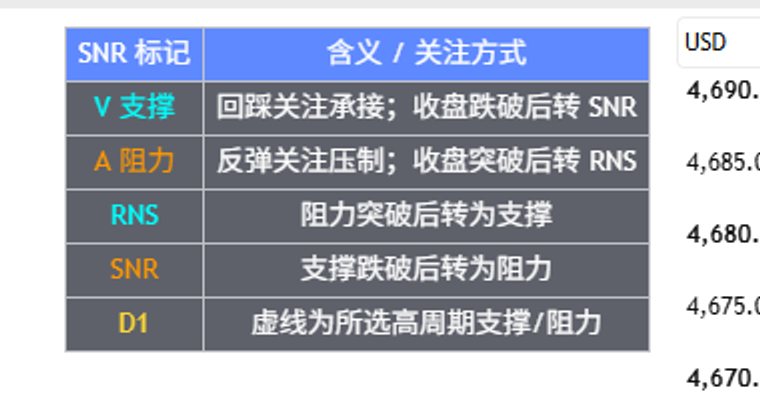

七、右上角说明面板

面板用于快速查阅颜色和角色含义：

面板标记	源码实际用途
`V 支撑`	当前周期支撑枢轴，回踩关注承接。
`A 阻力`	当前周期阻力枢轴，反弹关注压制。
`RNS`（面板文字）	面板想表达“阻力突破后转为支撑”，绘图历史标签为 `RBS`。
`SNR`（面板文字）	面板想表达“支撑跌破后转为阻力”，绘图历史标签为 `SBR`。
`D1` / `H4` 等	虚线对应所选高周期支撑或阻力。

关闭“显示 SNR 中文说明面板”只会隐藏说明表，不会关闭 BPR、SNR 或高周期线。

八、XAUUSD 5 分钟截图案例

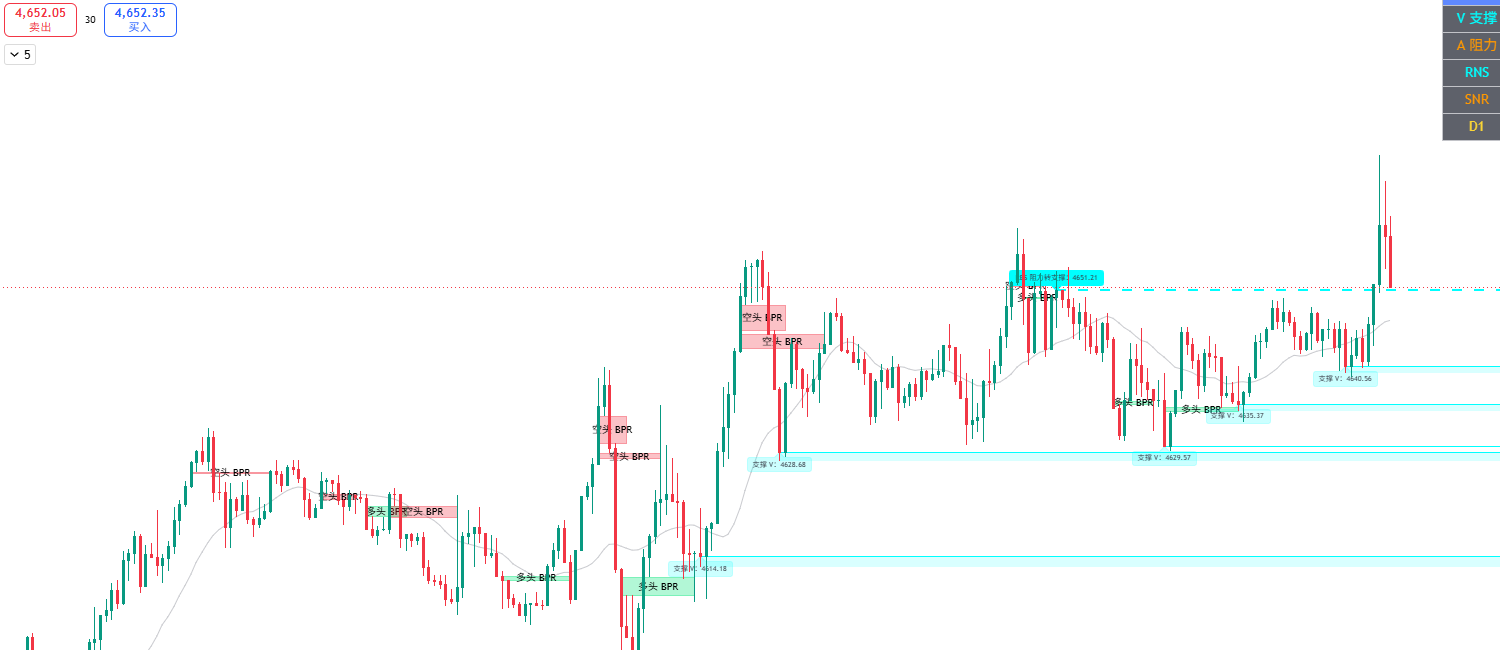

从图 1 和图 2 可以这样复盘：

价格从左侧低位逐步抬高，先判断整体背景偏上行，再观察回踩支撑，而不是在每个 BPR 上反向交易。
图中约 4,628、4,629、4,635、4,640 一带出现青绿色水平线和浅色支撑区域，它们是当前周期收盘枢轴经过 SMA 过滤后的结果。
4,650 附近出现 BPR/阻力标签时，先观察价格是否在区域内收盘受阻；若上破并收盘站稳，原阻力才进入 RBS 观察流程。
左侧红色 BPR 记录了此前的失衡重叠区。历史区域可以帮助复盘，不代表当前仍然有效。
右侧价格冲高后回到 4,651 附近时，下一步应等待收盘确认和回踩反应，不能只根据一根冲高 K 线追单。

九、参数设置建议

场景	BPR 回看 `bars_since`	BPR 过滤	枢轴 `depth`	活动 SNR	高周期
XAUUSD 5 分钟	10	高度 0-0.5	3	各 5 条	关闭或 D1 观察
XAUUSD 15-30 分钟	10-20	高度 0.5-1.0	3-5	各 4-5 条	D1 开启
1 小时以上波段	20-40	按品种最小波动设置	5-10	各 3-4 条	D1/W1 开启

建议的调参顺序：

先确定 depth，让枢轴数量与交易周期匹配。
再调整 SMA 周期，减少与当前趋势方向相反的级别。
最后调整 BPR 回看根数和最小高度，控制区域密度。
熟悉当前周期后，再开启高周期 SNR 和角色互换历史线。

十、从观察到执行的流程

多头观察

价格位于较高周期支撑或有效 BPR 附近。
当前周期出现 V 支撑，且价格没有有效收盘跌破。
价格回踩支撑区后出现收盘反应，或阻力突破后回踩 RBS 守住。
上方目标空间足够覆盖失效距离，再根据账户风险计算仓位。

空头观察

价格位于较高周期阻力或空头 BPR 附近。
当前周期出现 A 阻力，且价格没有有效收盘突破。
价格反弹受阻，或支撑跌破后反抽 SBR 受阻。
下方目标空间足够覆盖失效距离，再决定是否执行。

十一、提醒与确认机制

脚本只为新多头 BPR 和新空头 BPR 提供 alertcondition()：

新多头 BPR
新空头 BPR

SNR 新建、角色互换和高周期线没有单独的 alertcondition()。如果要设置提醒，可以使用 BPR 条件配合价格提醒，或在 TradingView 中按脚本绘图事件设置通用提醒。

所有 BPR 和 SNR 都应以收盘确认：

枢轴需要右侧 depth 根 K 线完成。
BPR 使用前一根的配对结果绘制。
SNR 角色互换以收盘价突破/跌破判断。
高周期 SNR 需要等待所选周期枢轴确认。

十二、常见问题

为什么局部高点没有生成阻力？

它必须先满足 depth 的枢轴确认，再满足阻力收盘价位于 SMA 上方的过滤条件。任一条件不满足都不会加入活动阻力数组。

为什么 BPR 区域很少？

相反方向 FVG 必须在 bars_since 窗口内出现并重叠；开启“只显示干净 BPR”或提高最小高度后，数量会进一步减少。

为什么支撑线变成了阻力线？

价格已经收盘跌破该支撑，脚本将它移动到 SBR 历史线。若价格再次向上收盘突破，SBR 会被删除。

为什么高周期线会改变？

高周期枢轴需要右侧 K 线确认，新的高周期结构出现后，脚本会更新保留的级别。复盘时应区分“当时已知的级别”和“事后完整历史图”。

十三、来源与风险提示

脚本注释注明：BPR 概念/代码来源于 tradeforopp，SNR 原始脚本来源于 Malaysian SnR Kai[DoN]，当前版本进行了合并和中文本地化。使用、修改或再发布时请遵守原作者说明与 Mozilla Public License 2.0。

本教程仅说明指标计算与读图方法，不构成投资建议或收益承诺。BPR、支撑阻力和角色互换都可能失效；新闻、跳空、滑点、点差和流动性会改变实际执行结果。请先用历史回放和模拟盘验证，并始终预先定义最大亏损与失效位置。
